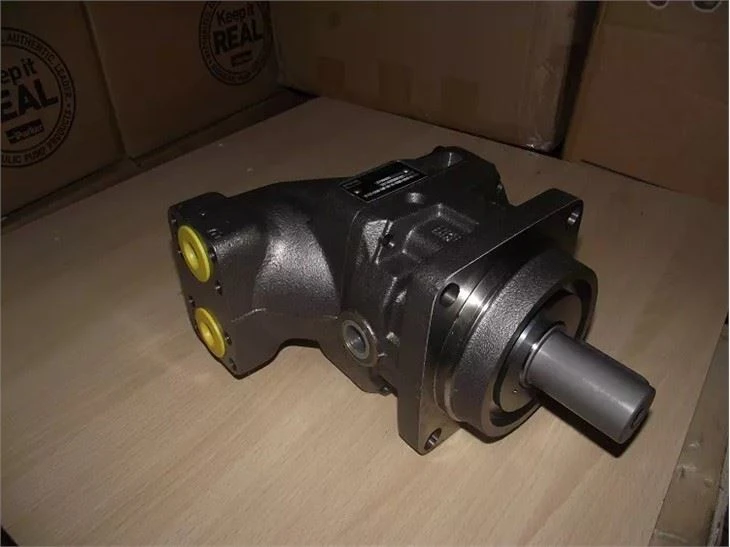

F12-060-MF-IV-D-000-000-0 Parker F12 Serie F12-030 F12-060 Fa2-080 F12-90 F12-110 F 12-125 Hochwertiger hydraulischer Kolbenmotor

Allgemeine InformationenDie Lagerlebensdauer kann für den Teil der Belastungs-/Lebensdauerkurve (siehe unten) berechnet werden, der als „Lagerermüdung“ bezeichnet wird. „Rotationsgruppenermüdung und -verschleiß“ und „Sonstiges“, verursacht durch Materialermüdung, Flüssigkeitsverschmutzung usw., sollten ebenfalls berücksichtigt werden, wenn die Lebensdauer eines Motors/einer Pumpe in einer bestimmten Anwendung geschätzt wird. Lagerlebensdauerberechnungen werden hauptsächlich zum Vergleichen verwendet verschiedene Rahmengrößen. Die als B10 (oder L10) bezeichnete Lagerlebensdauer hängt von Systemdruck, Betriebsdrehzahl, externen Wellenbelastungen, Flüssigkeitsviskosität im Gehäuse und Flüssigkeitsverschmutzungsgrad ab Stundenzahl errechnet. Statistisch gesehen überstehen 50 Prozent der Lager mindestens das Fünffache der B10-Lebensdauer.

Berechnung der Lagerlebensdauer Eine Anwendung unterliegt normalerweise einer bestimmten Einschaltdauer oder einem Arbeitszyklus, bei dem Druck und Drehzahl während des Zyklus mit der Zeit variieren. Darüber hinaus hängt die Lagerlebensdauer von externen Wellenkräften, der Flüssigkeitsviskosität im Gehäuse und der Flüssigkeitsverschmutzung ab. Parker Hannifin (Mobile Controls Division) verfügt über ein Computerprogramm zur Berechnung der Lagerlebensdauer und hilft bei der Bestimmung der F11- oder F12-Motor-/Pumpenlebensdauer in einer bestimmten Anwendung. Erforderliche Informationen Wenn Sie eine Berechnung der Lagerlebensdauer von Parker Hannifin (Mobile Controls Division) anfordern, sollten die folgenden Informationen (falls zutreffend) bereitgestellt werden: - Eine kurze Präsentation der Anwendung - F11- oder F12-Größe und -Version - Einschaltdauer (Druck und Drehzahl vs Zeit bei gegebenem Verdrängungsvolumen) - Niedriger Systemdruck - Gehäuseflüssigkeitsviskosität - Lebensdauerwahrscheinlichkeit (B10, B20 usw.) - Betriebsart (Pumpe oder Motor) - Drehrichtung (L oder R) - Externe Wellenbelastungen - Fest oder rotierend radial Belastung - Abstand zwischen Flansch und radialer Belastung - Angriffswinkel ( ) wie unten definiert
