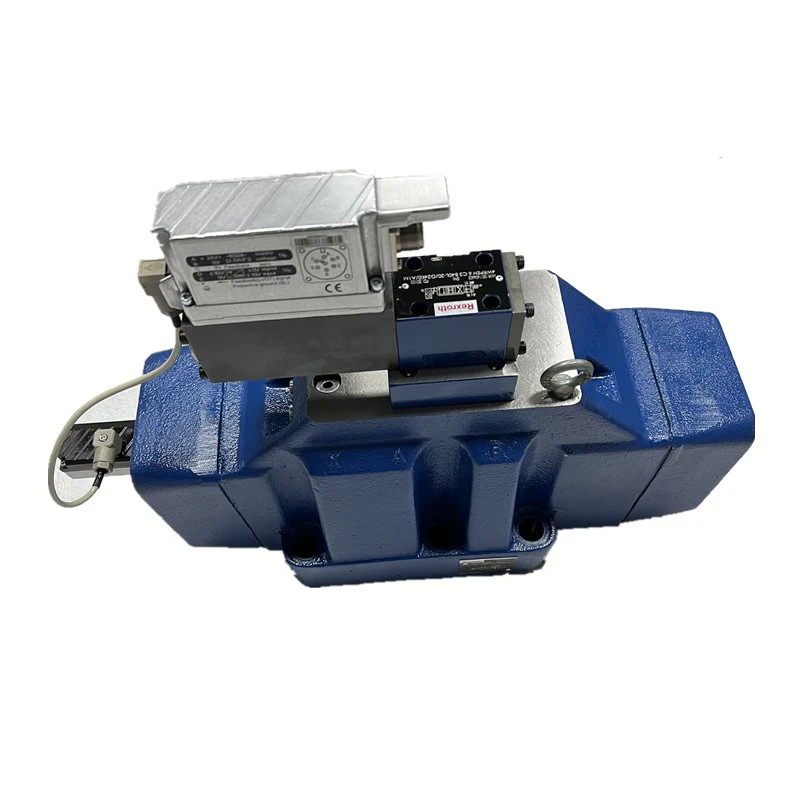

Hydraulisches Proportionalventil 4WRPEH 6 C3 B04L-2X/G24K0/A1M-816 MNR 0811404607 4WRLE16W180SJ3X/G24EK0/A1M.

– Vorgesteuerte Servomagnetventile NG10 bis NG35 mit positiver Überschneidung, siehe Symbole E./W. und Kennlinien – Vorsteuerventil NG6, mit Steuerkolben und Hülse in Servoqualität – einseitig betätigt, 4/4 Fail-Safe-Stellung im ausgeschalteten Zustand – Steuermagnet mit integrierter Wegrückführung und On-Board-Ventilelektronik (OBE), kalibriert ab Werk – Hauptbühne mit ca. 20- prozentuale Überdeckung und Stellungsrückmeldung – Elektronisch kompensierte, kalibrierte Überdeckung, siehe Kennlinienbereich ±0.5-V – Kolben mit linearem Hub, mit Verdrehsicherung – Durchflusskennlinie • S {{11} } Progressiv • NG16 und 25 mit Lastabgriff C1/C2 – Geeignet für elektrohydraulische Steuerungen in Produktionsanlagen mit höheren Anforderungen – Für Unterplattenbefestigung, Montagelochkonfiguration NG10 nach ISO 4401-05-05-0-94, NG16 nach ISO 4401-07-06-0-94, NG25 nach ISO 4401-08-07-0-94 und NG32 nach ISO 4401-10-08-0-94 – Anschlussplatten gemäß Katalogteil, NG10 RE 45055, NG16 RE 45057, NG25 RE 45059 und NG32 RE 45060 (separat bestellen) – Steckverbinder nach DIN 43563-AM6, siehe Katalogteil RE 08008 (separat bestellen)
